說明

CS5801T是一個高度集成的電路，旨在保護鋰離子電池免受充電電路故障的影響。該IC可持續監視輸入電壓、輸入電流和電池電壓。輸入過壓保護通過關斷內部開關立即停止為充電電路供電。輸入保護可將系統電流限制為用戶可編程的值，如果過流情況仍存在，則在一個消隱周期之后關斷導通元件。此外，該IC還會監控自身的芯片溫度， 并在過熱時切斷電源。該IC可由一個處理器控制并且可為 主機提供關于故障條件的狀態信息。管腳兼容SGM4062/SGM4064/SGM4066/BQ24311/BQ24312/BQ24313/BQ24314/BQ24315/BQ24316.

CS5801T提供纖小的DFN2X2_8L的封裝,可以為客戶節省可觀的PCB面積,其額定的工作溫度范圍為-40℃至85℃。

特性

針對三個變量提供保護：

-輸入過壓、快速響應< 1μs

-帶有電流限制的用戶可編程過流

-電池過壓

30V 最大輸入電壓

支持高達1.5A 的輸入電流

防止由電流瞬變?cè)斐傻腻e(cuò)誤觸發

電池防反接保護

過熱保護

輸入使能

狀態指示-故障狀態

5.15V LDO模式電壓調節

封裝

DFN2X2_8L

應用

智能手機

MP3 播放器

低功耗手持設備

藍牙耳機等藍牙設備

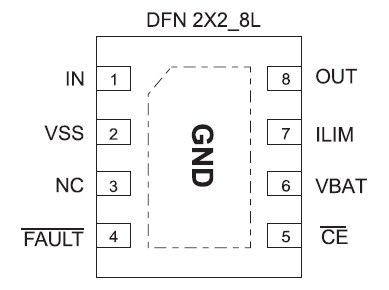

管腳排列及說明

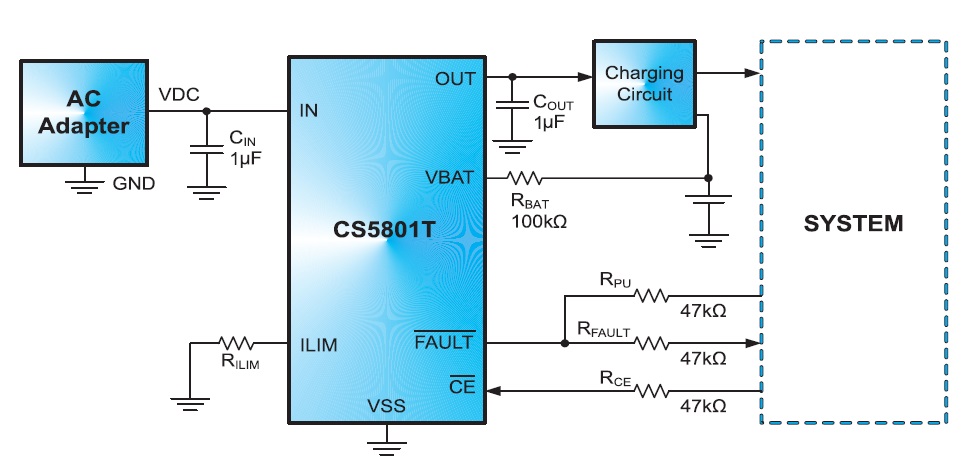

典型應用原理圖
